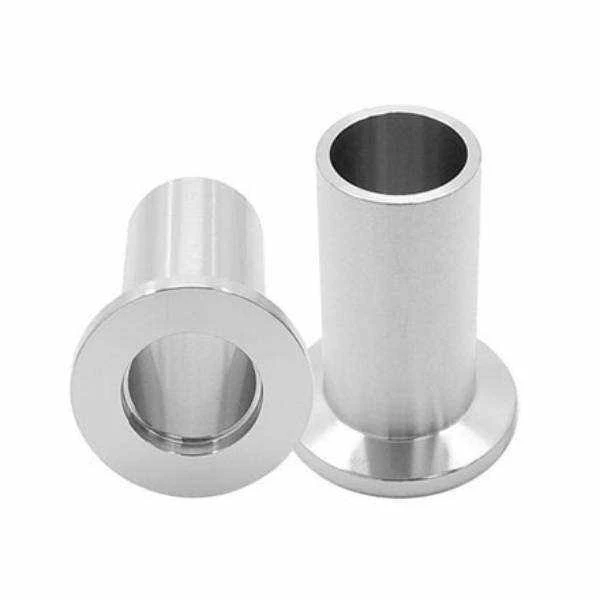

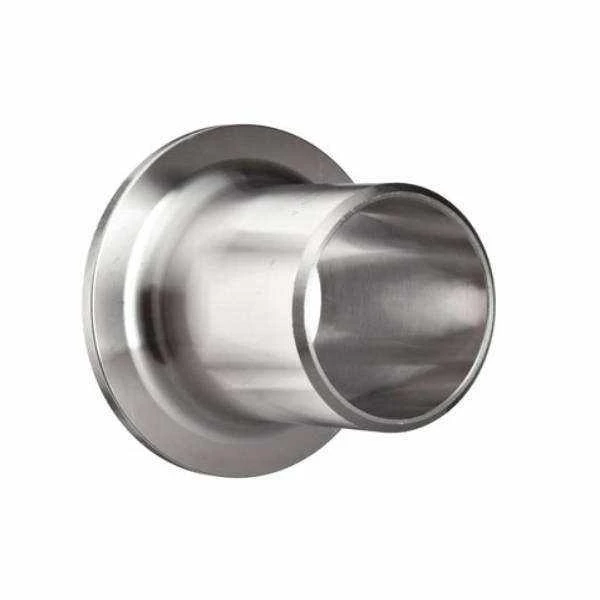

Završetak od nehrđajućeg čelika
Završni dijelovi od nehrđajućeg čelika, također poznati kao preklopni spojevi od nehrđajućeg čelika i preklopi od nehrđajućeg čelika, su spojevi cijevi koji se koriste umjesto zavarenih prirubnica gdje su željene rotirajuće prirubnice.
Rotirajuća prirubnica se naslanja na zadnju površinu kraja stuba. Zaptivanje se vrši samo pomoću površine zaptivke na kraju stuba, prirubnica samo obezbeđuje pritisak stezanja na spoj. Postoje dvije glavne vrste vrhova od nehrđajućeg čelika: bešavni kraj od nehrđajućeg čelika i zavareni kraj od nehrđajućeg čelika.
Različiti proizvodni procesi su usvojeni prema različitim tipovima. Uvek koristimo presovanje za proizvodnju bešavnih nerđajućih krajeva i argon-lučno zavarivanje za formiranje zavarenih nerđajućih krajeva.
- Standardi: ASME B16.9,JIS B2311,EN10253,GOST,DIN
- Odobrenja: UL/FM, CE, BSI, ISO9001
- Debljina: SCH10/20/40/80/160, SCH-STD/XS/XXS
- Veličine: 1/2'' - 144'' (DN15 - DN 3600)
- Završna obrada: nauljena, obojena crnom bojom, pocinčana, presvučena epoksidom
- Materijali: A234 WPB,A860 WPHY (42-70),304(L),316(L)
Tipovi zaglavlja: Tip A i Tip B
Tip A Stub End
Krajevi stuba tipa A se obično povezuju saprirubnice -preklopnih spojeva.
Prirubnica je u kontaktu sa izdignutom/preklopljenom stranom kraja, dok sama prirubnica ostaje labava.
Tip B Stub End
Dizajn tipa B općenito je povezan s primjenama gdje je geometrija kraja stuba namijenjena za askliznuti-na prirubnicuaranžman.
Kupac bi uvijek trebao navesti željeni tip prirubnice umjesto da se oslanja na dobavljača da to zaključi.
Stub Ends – Utezi
|
NPS (normalna veličina cijevi) |
ASME B16.9 Završna težina stuba |
|||
|
inches |
Sch.5S |
Sch.10S |
Sch.40S |
Sch.80S |
|
1/2" |
0.06 |
0.08 |
0.12 |
0.13 |
|
3/4" |
0.07 |
0.09 |
0.15 |
0.17 |
|
1" |
0.09 |
0.15 |
0.2 |
0.25 |
|
1-1/4" |
0.13 |
0.2 |
0.3 |
0.35 |
|
1-1/2" |
0.16 |
0.25 |
0.38 |
0.46 |
|
2" |
0.25 |
0.4 |
0.55 |
0.75 |
|
2-1/2" |
0.35 |
0.5 |
0.8 |
1 |
|
2" |
0.25 |
0.4 |
0.55 |
0.75 |
|
2-1/2" |
0.35 |
0.5 |
0.8 |
1 |
|
3" |
0.5 |
0.6 |
1.1 |
1.5 |
|
4" |
0.7 |
1 |
1.8 |
2.5 |
|
5" |
1 |
1.25 |
2.5 |
3.5 |
|
6" |
1.6 |
1.95 |
3.7 |
5.5 |
|
8" |
2.5 |
3.1 |
5.9 |
10 |
|
10" |
4 |
4.9 |
10.5 |
14 |
|
12" |
6.6 |
7.1 |
15 |
20 |
|
14" |
6.4 |
7.8 |
15.5 |
20.5 |
|
16" |
7.9 |
9 |
18 |
24 |
|
18" |
9.3 |
10.5 |
21 |
28 |
|
20" |
12 |
13.5 |
23.5 |
31 |
|
24" |
16.5 |
19 |
28.5 |
38 |
